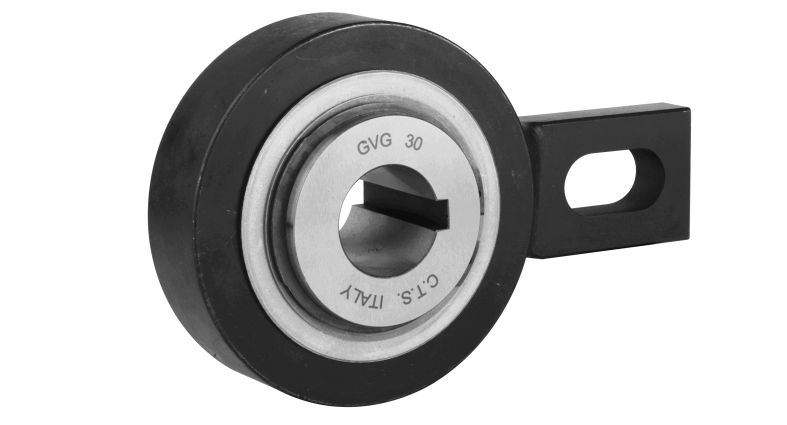

Typ GVG

U voľnobežky typu GVG sú telieska uložené v klietke. Centrovanie medzi vnútorným a vonkajším krúžkom je prevedené pomocou puzdier. ... Pokračovať

Katalógové označenie Počet
ks
Dopýtať
Pre požiadanie ceny produktu je potrebné zadať jeho označenie z katalógového listu, ktorý nájdete nižšie.
Popis

U voľnobežky typu GVG sú telieska uložené v klietke. Centrovanie medzi vnútorným a vonkajším krúžkom je prevedené pomocou puzdier.

Krútiaci moment je prenášaný z hriadeľa na vnútorný krúžok pomocou pera.

Tolerancia hriadeľa h6.

Pokiaľ je voľnobežka použitá ako jednosmerné zariadenie, páka upevnená na vonkajšom krúžku musí byť zovretá medzi dvoma držiakmi alebo je nutné vložiť kolík do oválnej diery.

Pri použití voľnobežky ako prerušovaného pohonu musí byť páka pripojená pozdĺžne za použitia otvoru pre tlačnú tyč alebo obdobne. V každom prípade musí mať páka istú vôľu dovoľujúcu axiálny pohyb, aby sa predišlo preťaženiu puzdier.

Voľnobežka je dodávaná s mazivom.

Katalógový list Súbor CAD
