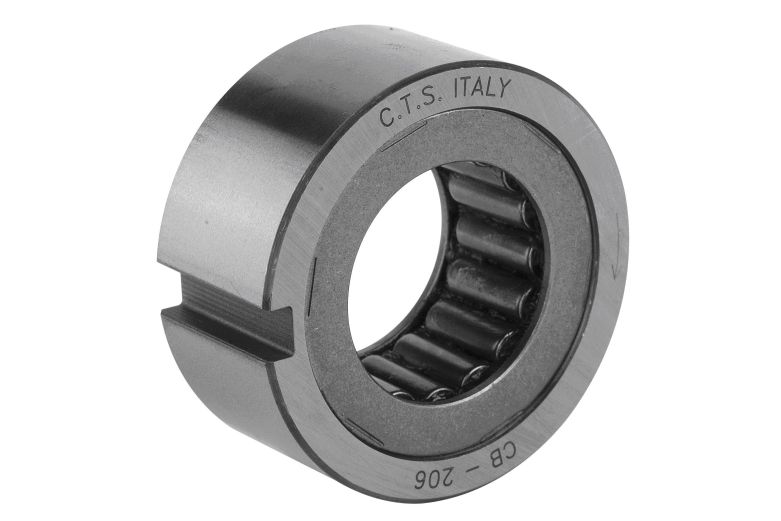

Typ CB

U volnoběžky typu CB-200 jsou tělíska uložená v kleci a nejsou samostředící. Je tedy nutné umístit vedle volnoběžky jedno nebo dvě ložiska tak, aby vnější kroužek mohl rotovat centrálně vzhledem k vnitřnímu kroužku. ... Pokračovať

Katalógové označenie Počet
ks
Dopýtať
Pre požiadanie ceny produktu je potrebné zadať jeho označenie z katalógového listu, ktorý nájdete nižšie.
Popis

U volnoběžky typu CB-200 jsou tělíska uložená v kleci a nejsou samostředící. Je tedy nutné umístit vedle volnoběžky jedno nebo dvě ložiska tak, aby vnější kroužek mohl rotovat centrálně vzhledem k vnitřnímu kroužku. Typy ložisek pro použití vedle volnoběžky jsou uvedeny v tabulce.

Kroutící moment mezi vnějším kroužkem a hřídelí je přenášen pomocí pera.

Tolerance otvoru pro uložení volnoběžky musí být H7.

Svěrací tělíska se dotýkají hřídele, která je zhotovená zákazníkem a splňuje následující specifikace:

1)    uhlíková vrstva po broušení je 0,6 mm

2)     tvrdost povrchu HRC58-62

3)     tvrdost jádra HRC35-45

4)     maximální rovinná odchylka tyče 0,01mm na 50 mm délky

5)     drsnost povrchu nesmí přesáhnout 6,3 µm

 Volnoběžky typu CB-200 lze mazat mazacím tukem i olejem, ale nesmí být použito EP aditiv.

Katalógový list Súbor CAD
