LinRol

Lineárne vedenie LinRol ® ponúka rôzne možnosti pri návrhu lineárneho vedenia. Systém sa vyrába v dvoch prevedeniach s uhlom vodiace drážky 70° a 90°. ... Pokračovať

Katalógové označenie Počet
ks
Dopýtať
Pre požiadanie ceny produktu je potrebné zadať jeho označenie z katalógového listu, ktorý nájdete nižšie.
Popis

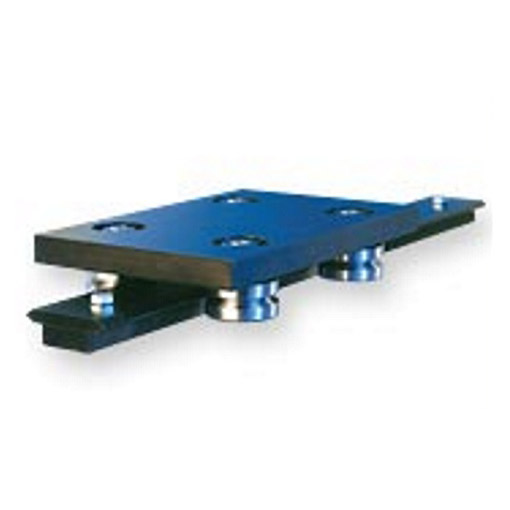

Lineárne vedenie LinRol ® ponúka rôzne možnosti pri návrhu lineárneho vedenia. Systém sa vyrába v dvoch prevedeniach s uhlom vodiace drážky 70° a 90°. Základné prvky lienárneho vedenia LinRol® sú vodiace koľajnice, vodiace rolny a nosná doska.
Vodiace koľajnice sa vyrábajú obojstranné, jednostranné alebo ploché. Vodiace koľajnice sú zo všetkých strán brúsené, brity sú indukčne kalené na 60-62 HRC. Max. dĺžka je 3m, väčšie dĺžky možno realizovať napojením koľajníc. Prostredná časť koľajnice je nekalená, možno dobre upravovať. Vŕtanie koľajnice - na dopyt.
Vodiace rolny sa vyrábajú centrické a excentrické, ktorých použitím je systém bezvolne nastaviteľný. Rolny s uhlom drážky 90° sú vyrobené z jednodielneho krúžku a majú vyššiu účinnosť ako rolny s uhlom drážky 70°, ktoré sú vyrobené z 2 jednotlivých ložísk.

Katalógový list Súbor CAD
